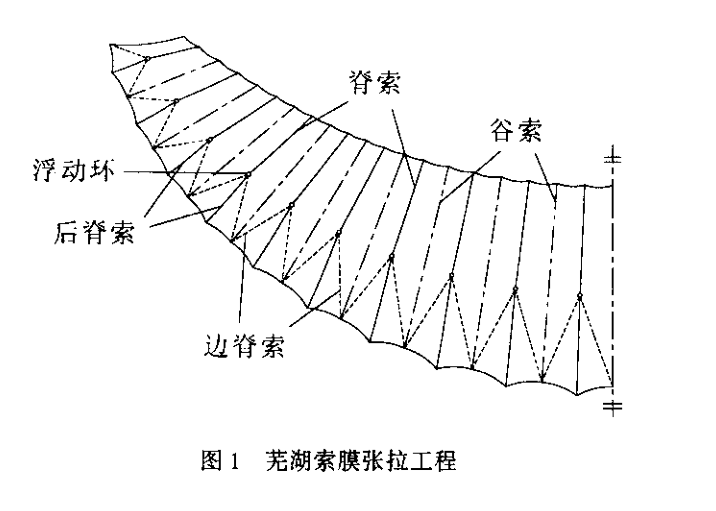

膜单元(现场安装单元)的划分往往跟膜结构的安装条件有关。对于膜建筑小品和小型膜结构建筑，一般可只划分为单一的膜单元即可。对于比较大型的膜结构建筑，则要根据建筑的形状、支撑结构的布置和安装条件来综合确定。以芜湖体育场(图1)为例，最初的方案是从安装方便考虑以谷索(点划线)为界来划分膜单元的，但是谷索是雨水汇集的位置，解决防水问题比较困难。最后，经过仔细研究解决了安装上的困难，膜单元的划分还是以脊索和后脊索为界。即使这样划分膜单元，也不是万无一失，还要仔细观察边脊索的形状是否为S形，因为边脊索是在膜的下面和膜是脱离的，只浮动环后脊能向上支撑膜片，假如边脊索的形状是“S"形，则安装后边脊索就会是松弛的。那么，膜单元的划分应重新考虑。

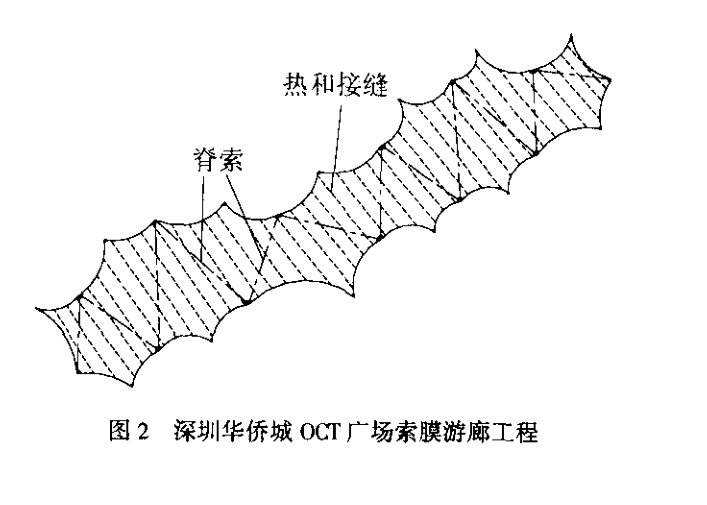

        裁剪线(膜材料连接缝)的分布对建筑外观的影响也是很重要的。对于每个膜单元内有一中心环的对称膜结构建筑，采用放射形状布置裁剪线就显得比较自然、舒展，如果采用裁剪线环形布置，则显得比较呆板，而且易出现褶皱。但是，采用放射形状布置膜裁剪线对材料的损耗比较大;采用环形布置膜连接缝则比较节省膜材料。对于像深圳华侨城OCT 广场(图2)那样的膜建筑，支撑膜片的钢索布置没有什么规律，但膜连接缝的布置却很有规律，使建筑显得轻盈、自然，当然这样布置连接缝对裁剪的要求比较高。如果按常规布置裁剪线的方法，一般是以脊索为界分成若于膜单元，各膜单元内的连接缝相互平行，但各膜单元间却不平行，显得比较凌乱。这样做虽然对膜裁剪比较容易，但对建筑的美观却大打折扣。









        通过上面两个例子可以看出，在膜结构进行裁剪前，对膜单元的划分和裁剪线的分布进行一下规划和推敲，对整个建筑的外观效果是很重要的。
